[DAY 23] 군집구조와 군집탐색
군집구조와 군집탐색 문제
군집(Community)
- 집합 내의 간선 수는 많고, 집합 밖의 간선의 수는 적은 경우
- 아래 조건들을 만족하는 정점들의 집합
- 집합에 속하는 정점 사이에는 많은 간선이 존재한다.
- 집합에 속하는 정점과 그렇지 않은 정점 사이에는 적은 수의 간선이 존재한다.
✏️ Day21 참고
군집탐색(Community Detection) 문제
- 그래프를 여러 군집으로 ‘잘’ 나누는 문제
- 보통은 각 정점이 한 개의 군집에 속하도록 군집을 나눈다.
- 비지도 기계학습 문제인 클러스터링과 상당히 유사하다.
- 군집탐색(Community Detection): 정점을 묶는 것
- 클러스터링(Clustering): feature들의 벡터 형태로 표현된 인스턴스 그룹으로 묶는 것
둘의 차이는?
성공적인 군집 탐색이란?
비교대상: 배치모형
성공적인 군집 탐색을 정의하기 위해서 배치모형이라는 비교 대상을 먼저 설정해야한다.
군집구조의 통계적 유의성과 군집성
배치모형(Configuration Model)
- 주어진 그래프에 대한 배치 모형은 아래(조건)를 의미한다.
- 각 정점의 연결성(Degree)을 보존한 상태에서
- 간선들을 무작위로 재배치하여서 얻은 그래프
각각의 정점에서 나가는 간선의 수만 유지하는, 무작위 그래프(모형)을 만들어준다.
- 배치 모형에서 (간선들을 무작위로 배치하기 때문에) 임의의 두 정점 𝑖와 𝑗 사이에 간선이 존재할 확률은 두 정점의 연결성에 비례한다.
✏️ Day21 참고 정점의 연결성(Degree)은 그 정점과 연결된 간선의 수(해당 정점의 이웃들의 수) 를 의미
군집성(Modularity)
- 군집 탐색의 성공 여부를 판단하기 위해서 군집성 사용
- 군집성 측정 방법
- 그래프와 군집들의 집합 S가 주어졌다고 하자,
- 각 군집 𝑠 ∈ 𝑆 가 군집의 성질을 잘 만족하는 지를 살펴보기 위해,
- 군집 내부의 간선의 수를 그래프와 배치 모형에서 비교한다.

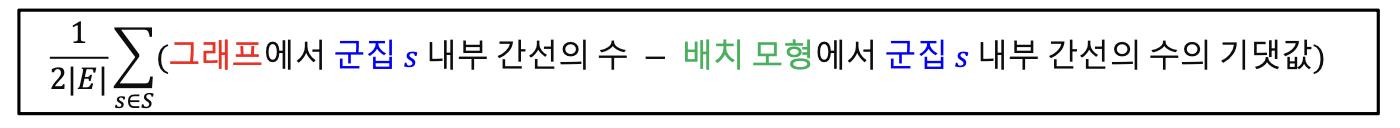

- 군집성 수식
$\left E \right $ : 간선의 수 $1 \over {2 \left E \right }$ : $-1 \sim 1$ 사이의 값으로 정규화하는 역할을 한다. - 그래프에서 군집 s 내부 간선의 수는 클수록 좋다.
- 배치모형에서 군집 s 내부 간선의 수의 기댓값(→ 배치모형이 무작위성을 포함하기 때문)
📌 즉, 배치모형과 비교했을 때, 그래프에서 군집 내부 간선의 수가
월등히 많을 수록 성공한 군집탐색이라고 할 수 있다.
전체 식의 결과를 보았을 때에도, 식의 차이가 클 수록 좋다.
- 군집성은 무작위로 연결된 배치 모형과의 비교를 통해 통계적 유의성을 판단한다.
- 군집성은 항상 $–1 \sim +1$ 사이의 값을 갖는다.
- 보통 군집성이 $0.3 \sim 0.7$ 정도의 값을 가질 때, 그래프에 존재하는 통계적으로 유의미한 군집들을 찾아냈다고 할 수 있다.
🔍 군집성 수식의 이해 (내 방식대로 이해해보기)
🔍 군집성 수식의 이해
각 정점들에서 나가는 엣지의 수를 고정하고, 모양을 랜덤하게 뽑는 것을 배치모형이라고 한다.
배치모형을 뽑았을 때, “배치모형에서 군집 s 내부 간선의 수의 기댓값”이 뜻하는 것은,
이걸로 다른 모형을 만들었을 때, 내가 정의한(내가 판단한) 집합 s가 실제로 이어질 확률 쯤으로 생각할 수 있다.
그래프에서 내가 집합이라고 판단한 정점들 사이의 간선이, 랜덤하게 정점을 배치했을 때, 그 노드들이 얼마나 붙어있을지에 대한 확률보다 더 크다면, (내가 묶어준 집합은) 진짜 집합일 가능성이 크다는 것이다.
이해하기 어렵다면, 그래프가 진짜고, 배치모형이 랜덤 그래프라고 생각해보자.
랜덤 그래프에서 그 그룹이 묶일 확률이 크지 않다고 하자. 근데 진짜 그래프에서 내가 묶어보니까 확률이 높다! "이렇게 붙어있을 애들이 아닌데 붙어있다" 쯤으로 해석하면 될거같다.
군집 탐색 알고리즘
Girvan-Newman 알고리즘
top-down
큰 군집부터 시작해서 작은 군집으로 쪼개어 나간다. 군집간 다리 역할을 하는 간선을 자른다. = 매개 중심성이 높은 간선을 순차적으로 제거
대표적인 하향식(Top-Down) 군집 탐색 알고리즘 큰 군집부터 시작하여, 작은 군집으로 쪼개어나간다
- (추상적)과정
- Girvan-Newman 알고리즘은 전체 그래프에서 탐색을 시작한다.
- 군집들이 서로 분리되록, 간선을 순차적으로 제거
- 이렇게 잘린 각 community들은 각각 연결요소가 된다.
- Question: 어떤 간선을 제거해야 군집들이 분리될까?
- Answer: 서로 다른 군집을 연결하는 다리(Bridge) 역할의 간선!
- Question: 서로 다른 군집을 연결하는 다리 역할의 간선을 찾아내는 방법?
- Answer: 간선의 매개 중심성이 높은 것이 다리 역할을 한다!

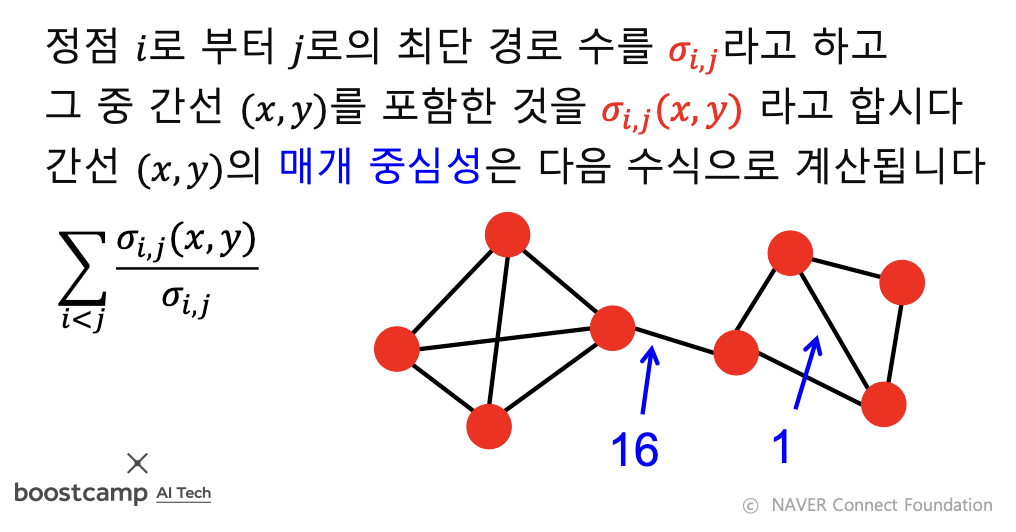

- 간선의 매개 중심성(Betweenness Centrality): 정점 간의 최단 경로에 놓이는 횟수
- 식: 두 정점 사이의 최단경로가 여러개 있을 때에는, 그 최단경로 중에, 매개중심성을 측정하고 있는 간선을 포함하는 것의 비율을 계산해서 그것을 모든 순서쌍에 대해 더해주는 것

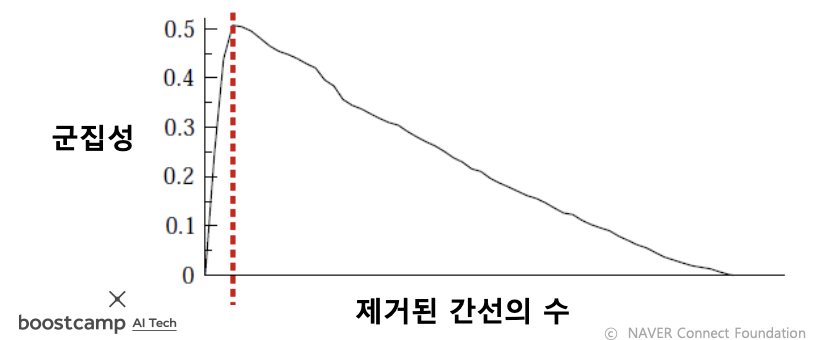

- Question: 간선을 어느 정도 제거하는 것이 가장 적합할까요?
- Answer: 군집성
- 앞서 정의한 군집성을 그 기준으로 삼는다.
- 즉, 군집성이 최대가 되는 지점까지 간선을 제거한다.
- 단, 현재의 연결 요소들을 군집으로 가정하되, 입력 그래프에서 군집성을 계산한다.
- Answer: 군집성
Girvan-Newman 알고리즘 동작 과정 (정리)
- 전체 그래프에서 시작
- 매개 중심성이 높은 순서로 간선을 제거하면서, 군집성을 변화를 기록 a. 매개 중심성이 높은 간선을 순차적으로 제거 b. 간선이 제거될 때마다, 매개 중심성을 다시 계산하여 갱신 c. 간선이 모두 제거될 때까지 반복
- 군집성이 가장 커지는 상황을 복원
- 이때,서로 연결된 정점들, 즉 연결요소를 하나의 군집으로 간주
Girvan-Newman 알고리즘의 결과

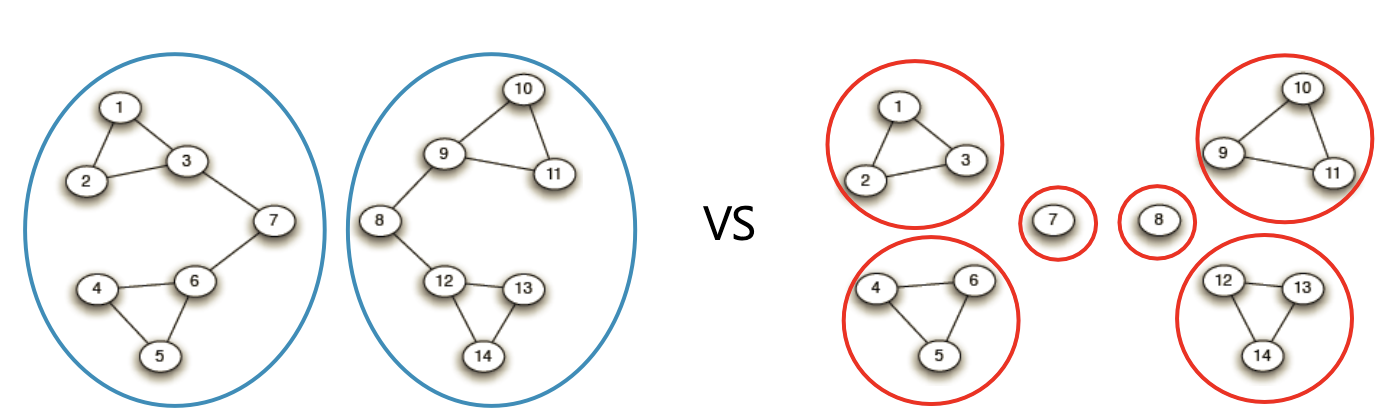

- 간선의 제거 정도에 따라서 다른 입도(Granularity) 의 군집 구조가 나타난다.
간선이 모두 제거되면, 정점의 수 만큼의 연결요소가 만들어진다.
전체 그래프에서 시작해서 점점 작은 단위를 검색하는 하향식(Top-Down) 방법
Louvain 알고리즘
- 대표적인 상향식(Bottom-Up) 군집 탐색 알고리즘
- 개별 정점에서 시작해서 점점 큰 군집을 형성
- 각 정점이 하나의 군집을 형성한다고 가정하고 시작
- Question: 어떤 기준으로 군집을 합쳐야 할까?
- Answer: 군집성!

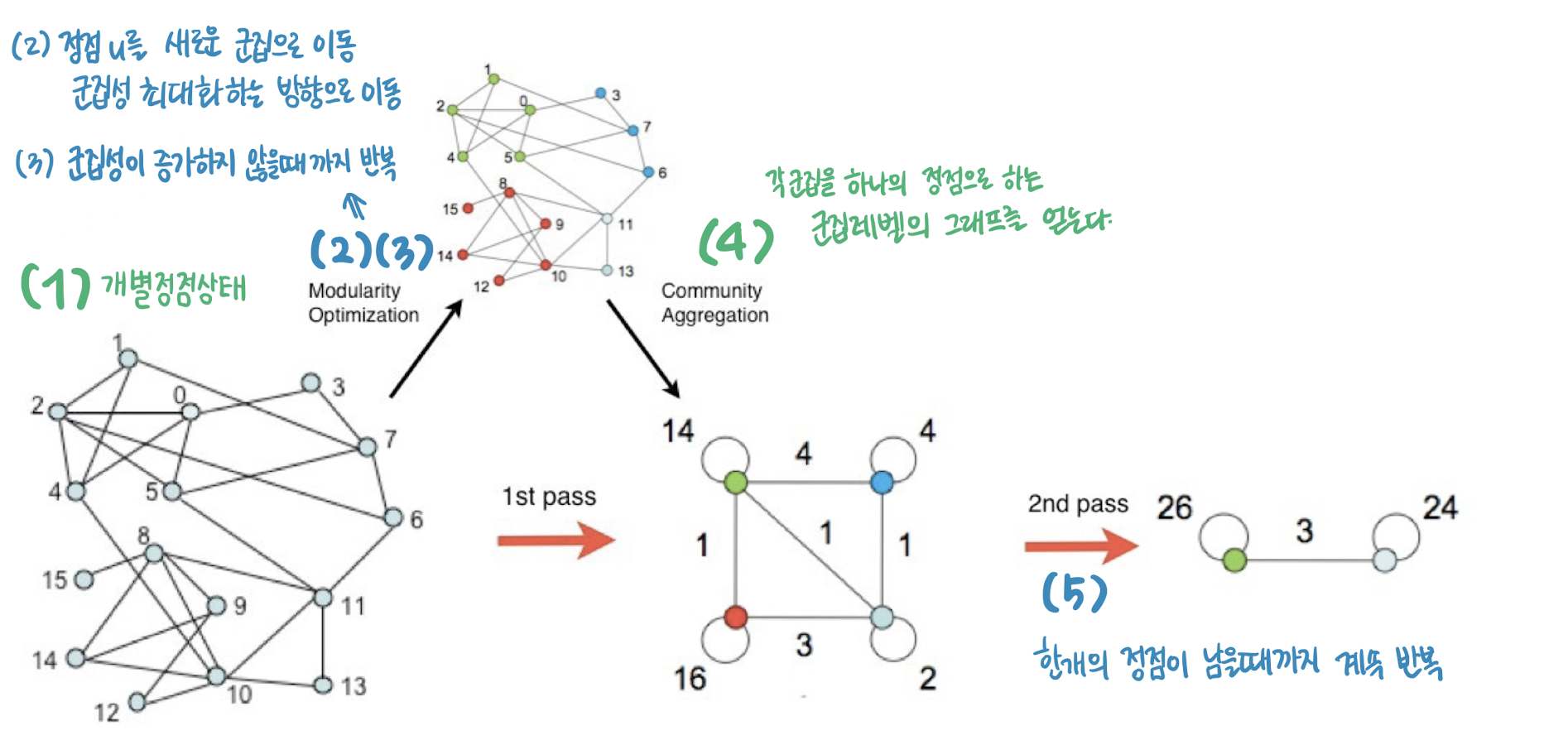

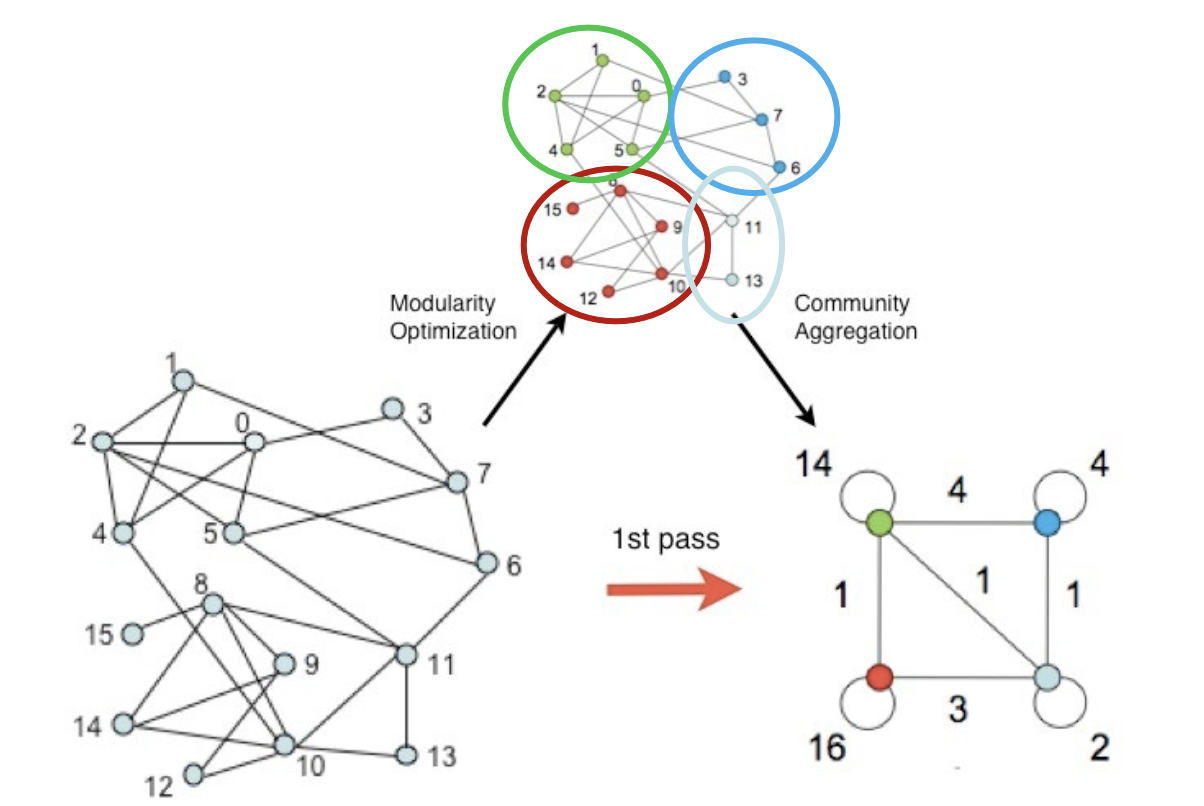

Louvain 알고리즘의 동작 과정
- Louvain 알고리즘은 개별 정점으로 구성된 크기 1의 군집들로부터 시작
- 각 정점 𝑢를 기존 혹은 새로운 군집으로 이동
- 이 때, 군집성이 최대화되도록 군집을 결정
- 더 이상 군집성이 증가하지 않을 때까지 (2)를 반복

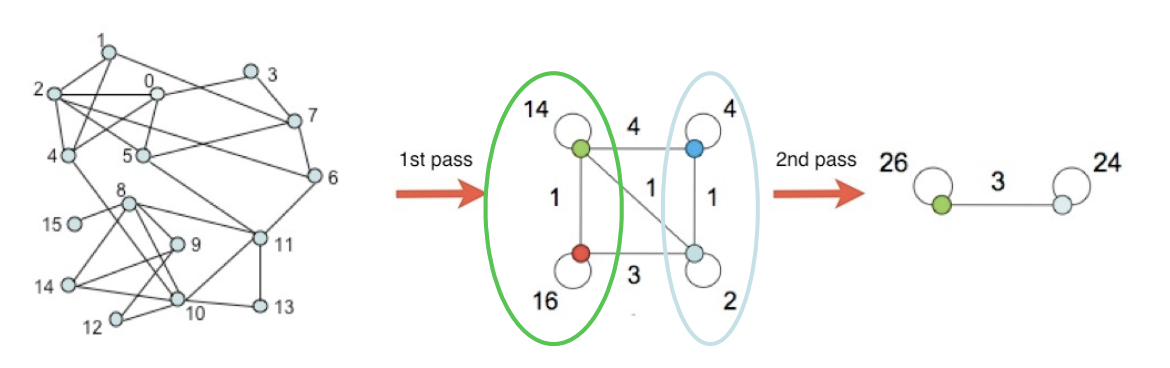

- 각 군집을 하나의 정점으로하는 군집 레벨의 그래프를 얻은 뒤 (3)을 수행
- 한 개의 정점이 남을 때까지 (4)를 반복합니다

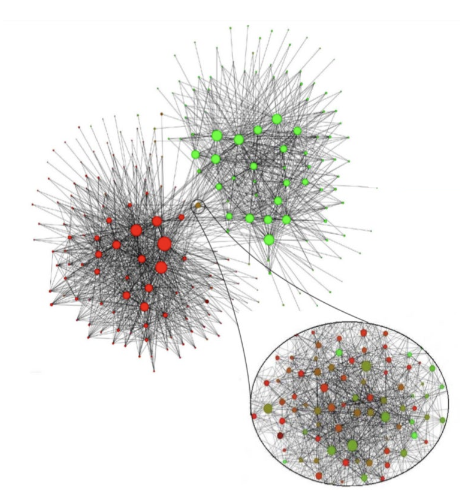

🔍 Louvain 알고리즘의 결과
그래프의 정점들은 실제로는 여러 정점들로 구성된 군집이다.
다리역할을 하는 부분(다리역할을 하는 군집으로도 표현가능)은 혼합된 정점의 분류를 보여준다.
